五轴影像与功能FCT综合检查机(含按压力、扭矩检测）
对汽车电子产品的外观、按压力、扭矩、电气功能、总线通讯做全方位检测产品检测结果写入数据库，可通过产品条码查询数据库
机器共有五个轴：除X/Y/Z三轴外，还有旋转轴U、夹紧轴J；另有两个按键气缸。该机器可以扫描检测区域内任意位置的图案、可以按压检测区域内任意位置的按键、可以夹紧并旋转检测区域内任意位置上的旋钮。
除上料、下料为手动外，整个检测过程全部实现自动化。核心部件全部采用国内或国际知名品牌，如：研祥工控机及触摸屏，美国NI的图像卡及其他测量板卡，日本SONY CCD摄像机，日本三菱伺服系统，日本OMRON安全光幕，台湾润达电移台.
● 主要功能
机器共有五个轴：除X/Y/Z三轴外，还有旋转轴U、夹紧轴J；另有两个按键气缸。该机器可以扫描检测区域内任意位置的图案、可以按压检测区域内任意位置的按键、可以夹紧并旋转检测区域内任意位置上的旋钮。
除上料、下料为手动外，整个检测过程全部实现自动化。核心部件全部采用国内或国际知名品牌，如：研祥工控机及触摸屏，美国NI的图像卡及其他测量板卡，日本SONY CCD摄像机，日本三菱伺服系统，日本OMRON安全光幕，台湾润达电移台.
● 主要功能
▪外观检查
白天模式：镭雕图案的位置、质量、表面缺陷 （如划痕、颗粒等）
夜晚背光模式：图案的亮度、颜色（RGB分量）、缺陷等（如针孔、颗粒）
▪按键的按压力检查，旋钮的扭矩检查
▪电气性能检查：
①数字IO逻辑，如按下Auto按件后的逻辑，Mode按键后的逻辑等
②模拟量检查：如工作电流、工作电压、暗电流、鼓风机电压及电流等
③常规通讯协议检查，如CAN、LIN、RS485等总线通讯
④特殊协议检查，如LAN等
⑤螺丝漏装检查，治具上有螺丝检测传感器
⑥成功应用于丰田、大众、上汽、东风、尼桑等多款汽车电子产品的检测，请参考多轴影像测量仪应用实例

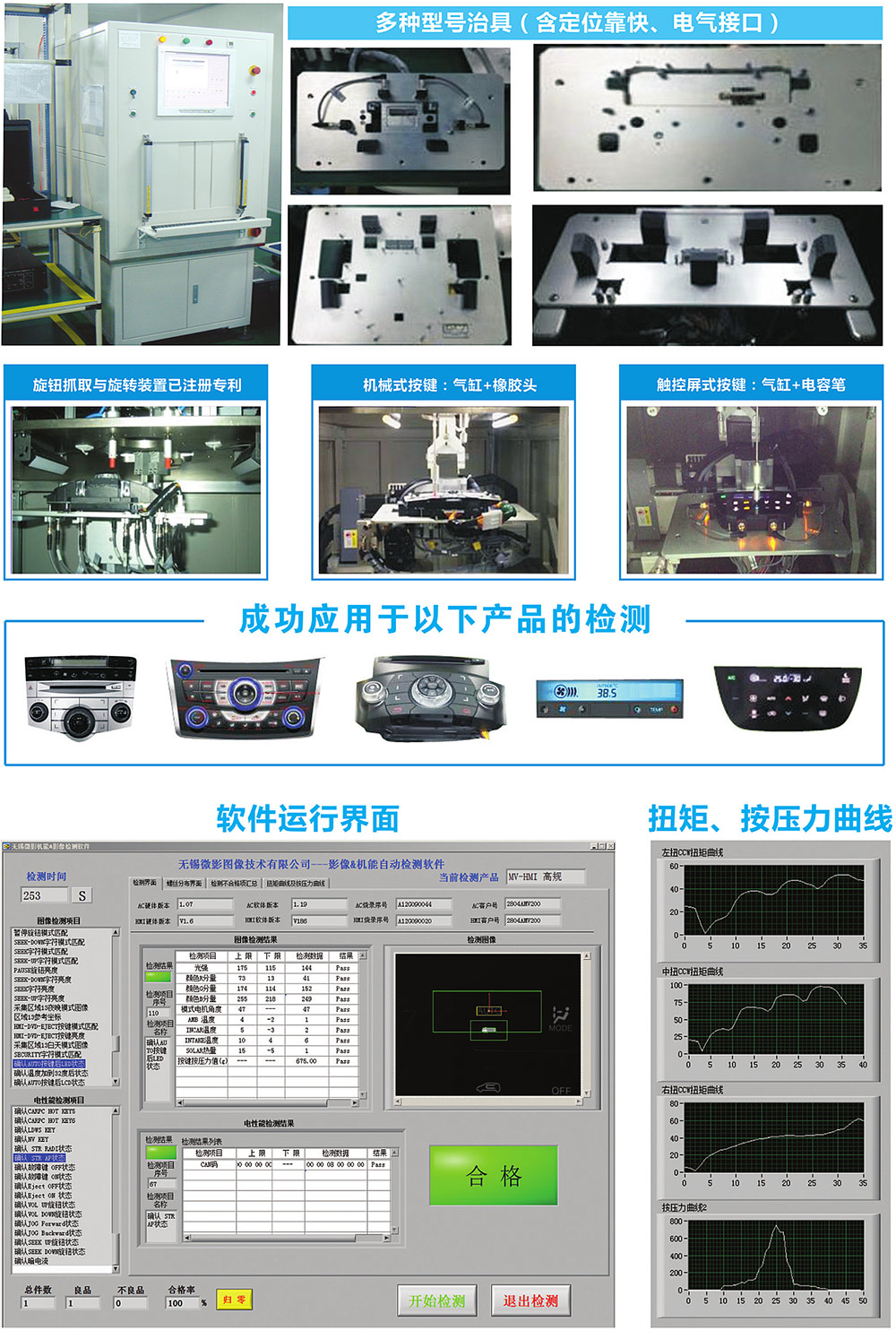

● 产品图片
